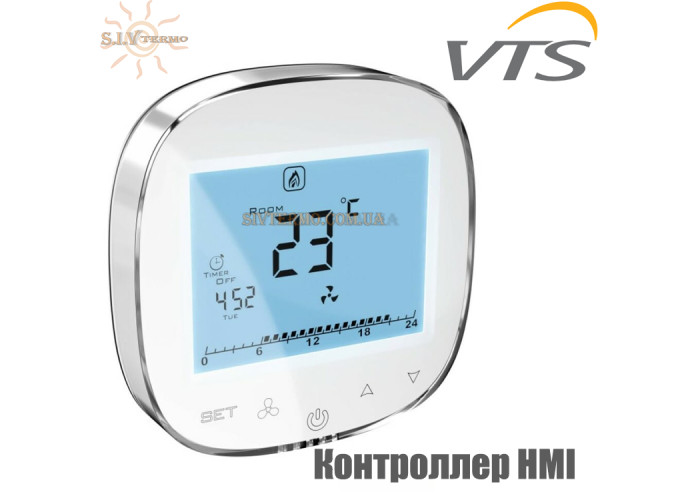

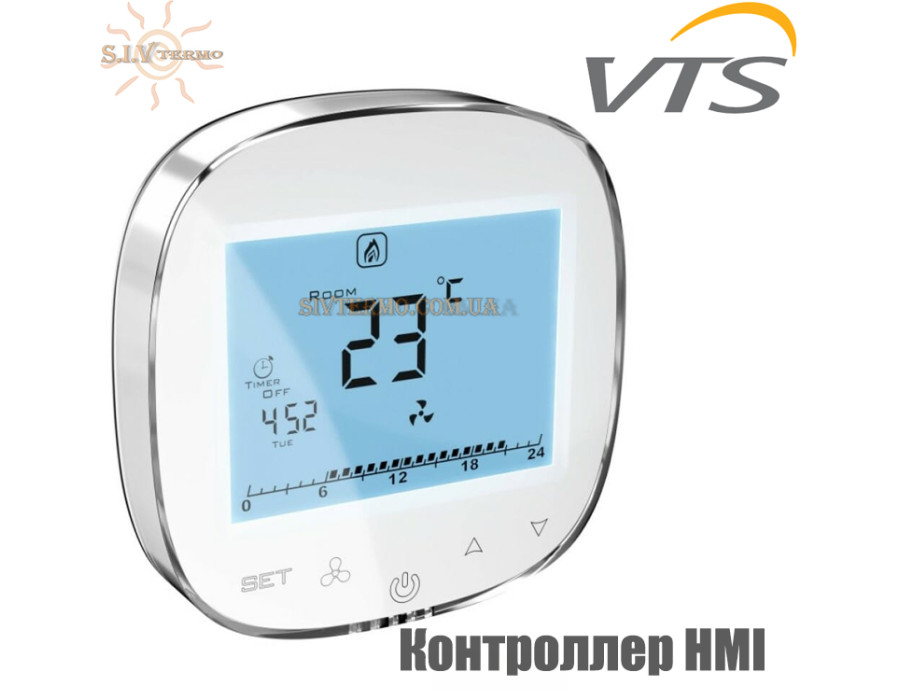

Блок HMI HY предназначен для управления энергосберегающим двигателем EC тепловентилятора Volcano VR. Управление осуществляется посредством сигнала 0-10 Ст.
К одному контроллеру HMI HY можно подключить к 8 тепловентиляторам HMI Volcano HY (1-4-2801-0157). Также к блоку можно подключить сервопривод клапана.
В блоке встроен датчик температуры. Имеется дополнительный выход на датчик температуры NTC.
Регулятор HMI HY имеет экран и кнопки управления. В контроллере можно запрограммировать очередной и рабочий уровень температуры в режиме дня недели/время суток.
Есть полезная функция – "автоматическая поддержка температуры". При этой функции двигатель будет автоматически изменять скорость вращения вентилятора (3 скорости) для достижения заданной температуры.
В ручном режиме изменение скорости можно производить плавно или ступенчато (30%, 60%, 100%).
Также есть полезная функция "защита от замерзания" при наличии в обвязке клапана с сервоприводом. Клапан будет автоматически открываться при понижении температуры ниже 8 °С. Диапазон температуры 5…40 °С.
Главные особенности контроллера HMI Volcano HY:
- Используется для всех типов тепловентиляторов HMI Volcano HY;
- Источник питания: 1~230 В±10%/50 Гц;
- Выходной ток для клапана с приводом: 3(1);
- Номинальная мощность: 1,5 Вт;
- Настройка температуры от -10 до +99°C;
- Параметры условий работы: 0 ~ 50 °C;
- Уровень влажности – 10-90%, без конденсации;
- Оригинальный ЖК дисплей с синей подсветкой;
- Встроенный датчик: NTC 10K;
- Есть возможность подключать внешний датчик NTC;
- Еженедельное расписание календаря: 5+1+1;
- два режима работы на отопление и охлаждение помещения;
- Опции управления: автоматический (0-10 В)/ручной (30%, 60%, 100%);
- Наличие часов на 24 г;
- Одновременное отображение комнатной и заданной температуры;
- Защита от замерзания: открытие клапана, если комнатная температура опускается ниже 8 °C;
- Степень защиты – IP30;
- Способ монтажа: коробка для скрытой настенной установки Ø 60 мм;
- наличие наружной клавиатуры;
- Максимальная длина кабеля передачи сигнала – 120 м;
- Прочный корпус из АБС пластика;
- Габаритные размеры/масса: 89×130×16 мм/0,19 кг;
- Внешняя связь: MODBUS RTU;
- Предлагаемый диаметр кабеля питания: 2×1 мм².
