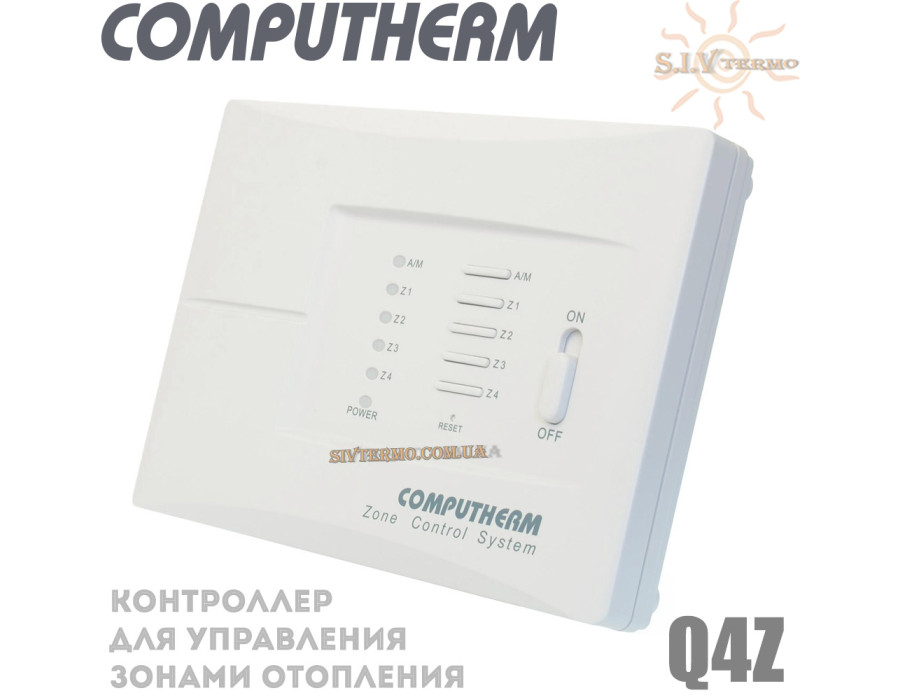

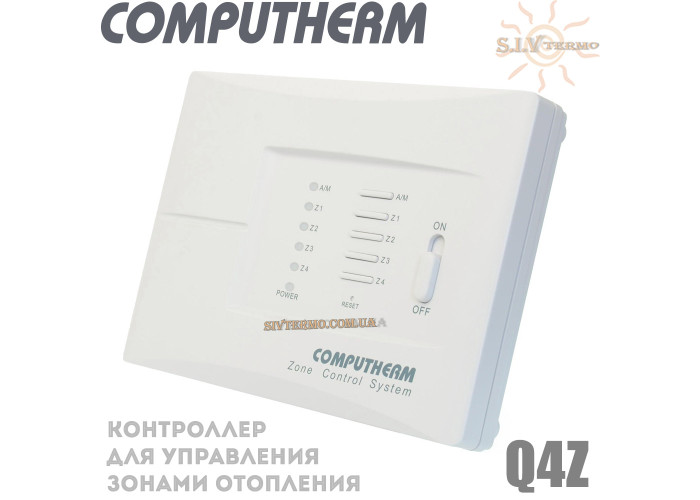

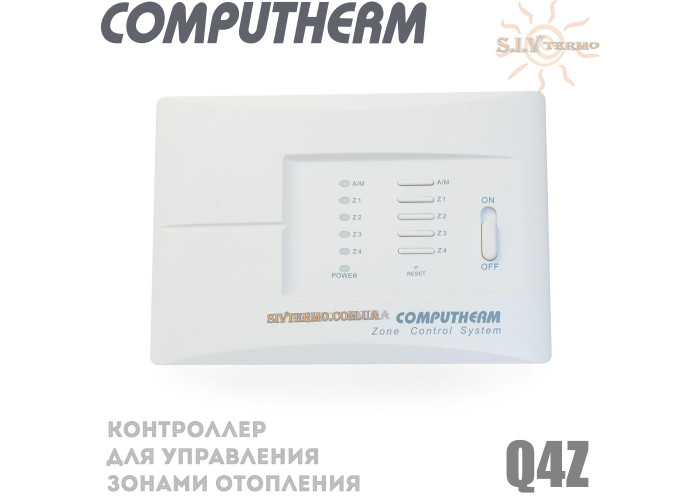

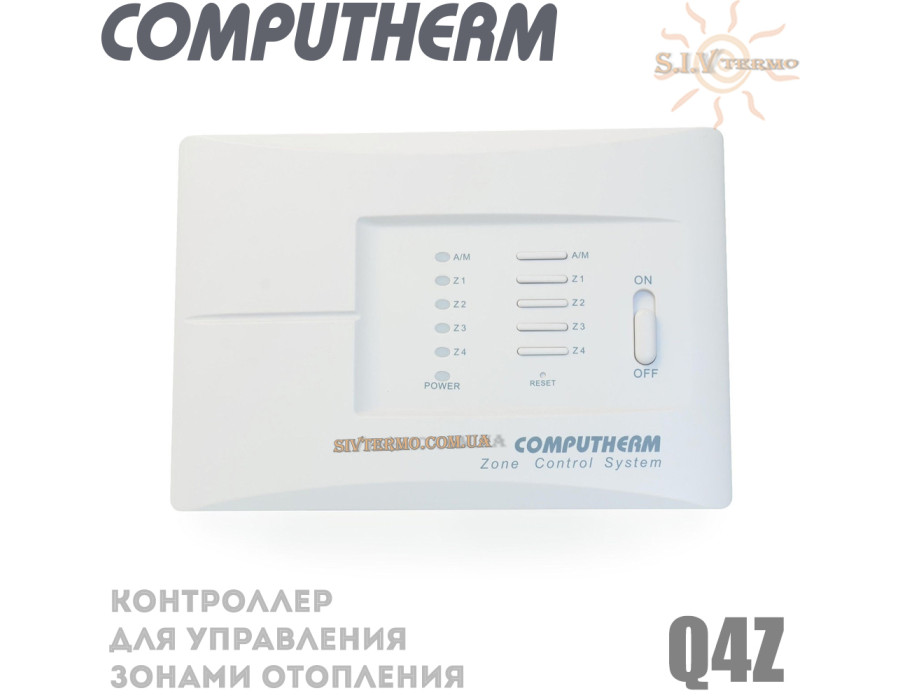

Контролер управления зонами COMPUTHERM Q4Z
Температурный контроль и управление зоной обогрева можно
достичь с помощью контролера управления зонами COMPUTHERM Q4Z. Каждая отдельная
зона обогрева может обогреваться отдельно или одновременно. Контролер позволяет
обогревать только те помещения, которые Вам необходимы. Комнатные термостаты в
автоматическом режиме управляют котлом и отдают необходимые команды клапанам
отопления соответствующей зоны (макс. 4 зоны) - режим открыто / закрыто. В зоне
управления может быть подключен любой комнатный термостат, например COMPUTHERM
Q7 и COMPUTHERM Q3.
Обычно, котлы оснащены только одним входом для комнатного
термостата, но для теплосети, состоящей из нескольких зон и управления
несколькими вентилями, котлом от нескольких термостатов необходим
контроллер управления зонами.

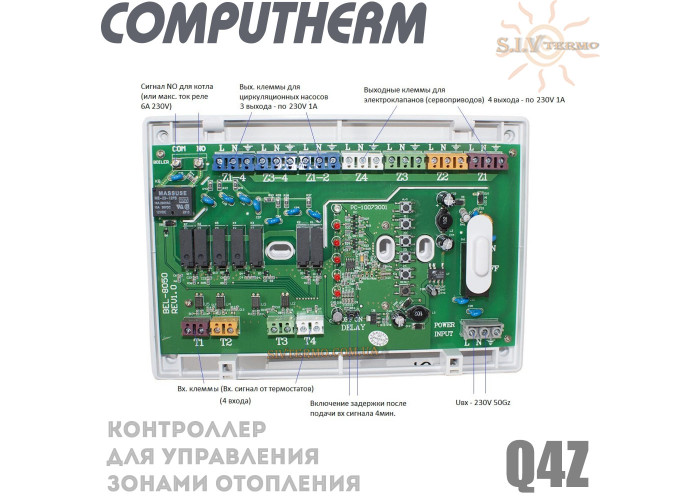

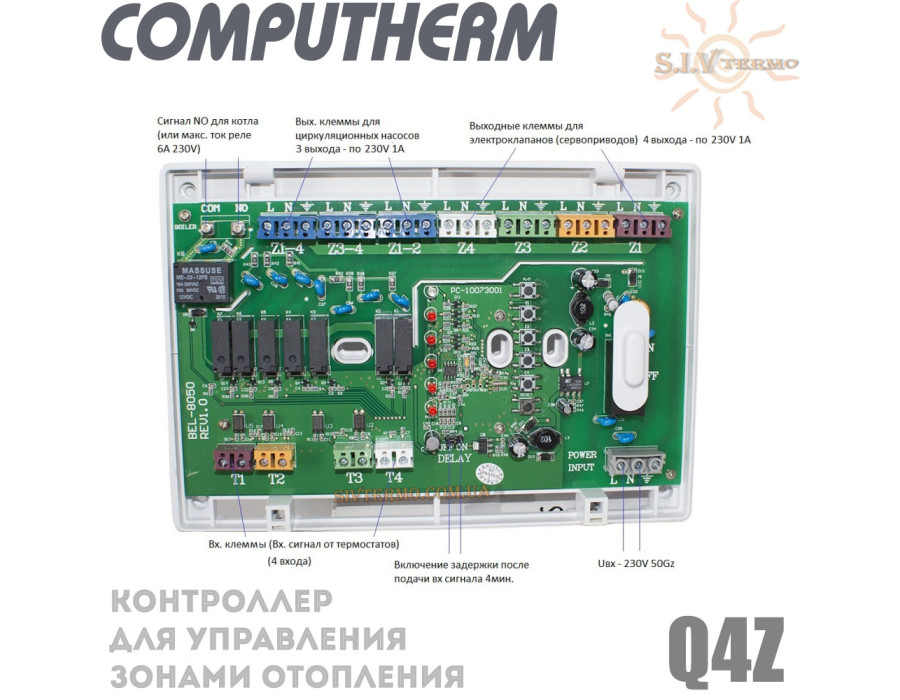

Контроллер управления зонами принимает сигналы переключения
от термостатов (Т1, Т2, Т3, Т4), открывает/закрывает подключенные к выходам
зоны (Z1, Z2, Z3, Z4, Z1-2, Z3-4, Z1-4) вентиль(и)/насос(ы) и запускает котел
(NO, COM).
Для управления более чем четырьмя зонами рекомендуется
использовать два или более контроллера типа COMPUTHERM Q4Z. В этом
случае выходы управления котлом без потенциала (NO, COM) должны быть соединены
параллельно с котлом.
Технические характеристики:
- К контроллеру зон можно подключить любой комнатный термостат
переключения, выходная нагрузка реле которого:
- 230V переменного тока; мин. 1A (0,5A индуктивная нагрузка)
- Напряжение питания: 230ВV переменного тока; 50Гц
- Потребляемая мощность в состоянии ожидания: 0,5 Вт
- Напряжение на выходе к зонам: 230В переменного тока; 50Гц
- Нагрузка на выходе к зонам 1A (0,5A индуктивная нагрузка)
- Выходная нагрузка реле управления котлом: 230В переменного
тока; 50Гц, 5A(2A индуктивная нагрузка).
- Задержка срабатывания реле управления котлом: 4 мин.
- Температура хранения: -10°C -+40°C
Гарантия 24 месяца
Контроллер зон типа COMPUTHERM Q4Z соответствует стандартам
EU EMC 2004/108/EC; LVD 2006/95/EC, RoHS 2011/65/EU.
