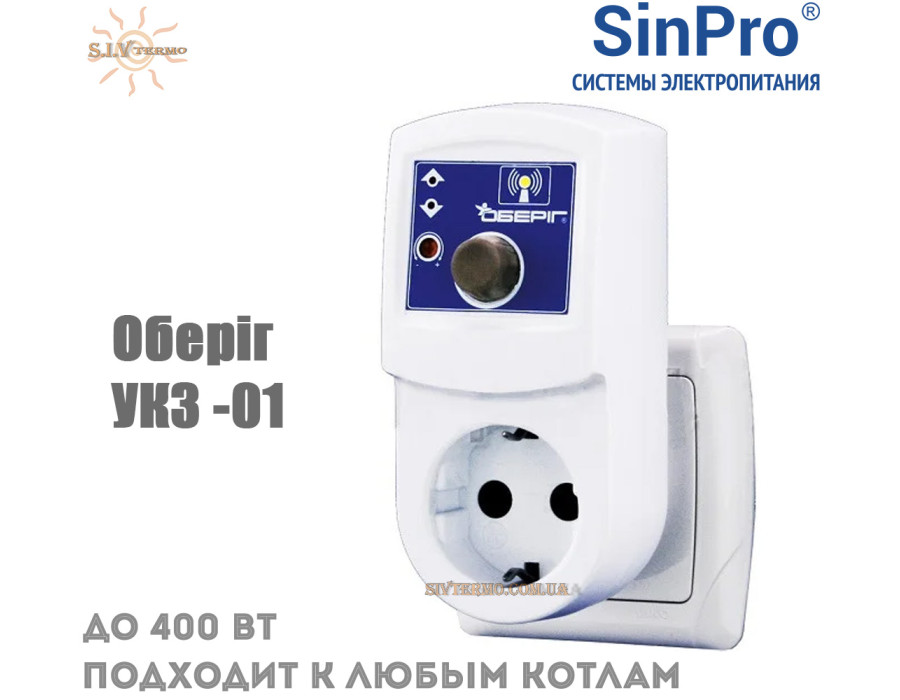

Устройство комплексной защиты (УКЗ) "Оберіг"
модель УКЗ-01 -представляет собой сочетание сетевого фильтра, реле
напряжения и сигнализатора газа.
УКЗ "Оберіг" предназначены для защиты
электронной системы управления бытовых газовых котлов отопления от помех и
аварийных напряжений электропитающей сети переменного тока 220В.
Кроме этого в УКЗ -01 имеется датчик газа широкого спектра
действия. Устройства комплекной защиты являются
альтернативой стабилизаторам для котлов отопления В случае
регистрации опасной для человека и животных концентрации вредных газов:
угарного, природного (метана), бытового (пропана-бутана) и др., устройство
сигнализирует об этом при помощи светодиодных индикаторов и звуковой
сигнализации, а так же производит отключение электропитания нагрузки.
УКЗ - это комплекс, как минимум, из трех составляющих:
- защита от сетевых помех - полноценный LC
(индуктивно-емкостной) сетефой фильтр;
- быстродействующая защита от сетевых импульсов - комплекс
варисторов;
- защита от аварийных напряжений в сети - реле напряжения.
Кроме этого в УКЗ- 01 предусмотрен сигнализатор газа
Описание функционирования устройства комплексной защиты
"Оберіг" УКЗ
При включении УКЗ производит контроль сетевого напряжения,
если оно соответствует диапазону, то подключает нагрузку к сети с фиксированной
временной задержкой 5 секунд. В случае возникновения аварийного напряжения в
сети, нагрузка отключается, включается соответствующий индикатор. В случае
регистрации повышенной концентрации газа, УКЗ выдает прерывистый звуковой
сигнал в сочетании с миганием всех светодиодов и отключает нагрузку (только для
УКЗ -01).
Технические характеристики устройств комплексной защиты УКЗ "Оберіг"
- Номинальное напряжение сети, В 220
- Частота напряжения сети, Гц 50
- Максимальная мощность нагрузки, Вт, не более 400
- Диапазон выходного напряжения, В 187-245
- Максимальное входное напряжение, В 380
- Минимальное входное напряжение, В 100
- Время реакции на превышение входного напряжения, с 0,02
- Время реакции на понижение входного напряжения, с 0,5
- Время включения нагрузки, с 5
- Подавление электромагнитных (радиочастотных) шумов, в
диапазоне 100кГц-100МГц, дБ,не менее 200
- Уровень поглощения энергии всплеска, Дж 200
- Шунтирование импульсного тока всплеска, А 6000
- Спектр газов газоанализатора CO,CH4,LPG, дым
- Объемная часть газа, вызывающая включение сигнализатора, для
СН4, LPG, %, не более 1
- Объемная часть газа, вызывающая включение сигнализатора, для
СО, %, не более 0,1
- Время срабатывания сигнализатора газа, с 60
