Реле напряжения (барьер) для котла УКЗ-02 "Оберіг" ✓ Установка в розетку ✓ Украина Харьков

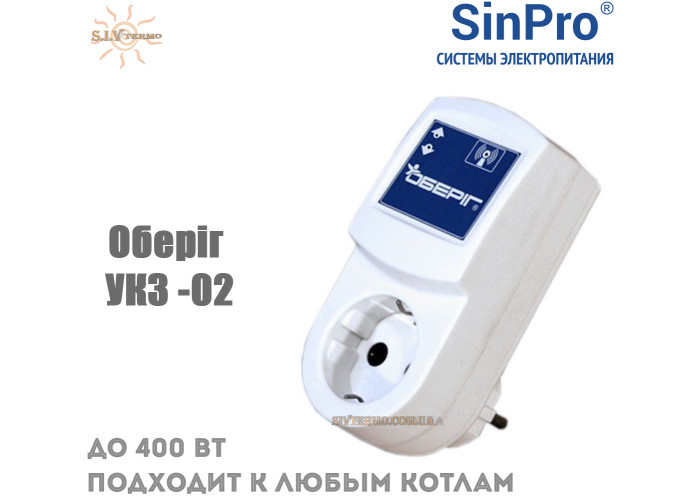

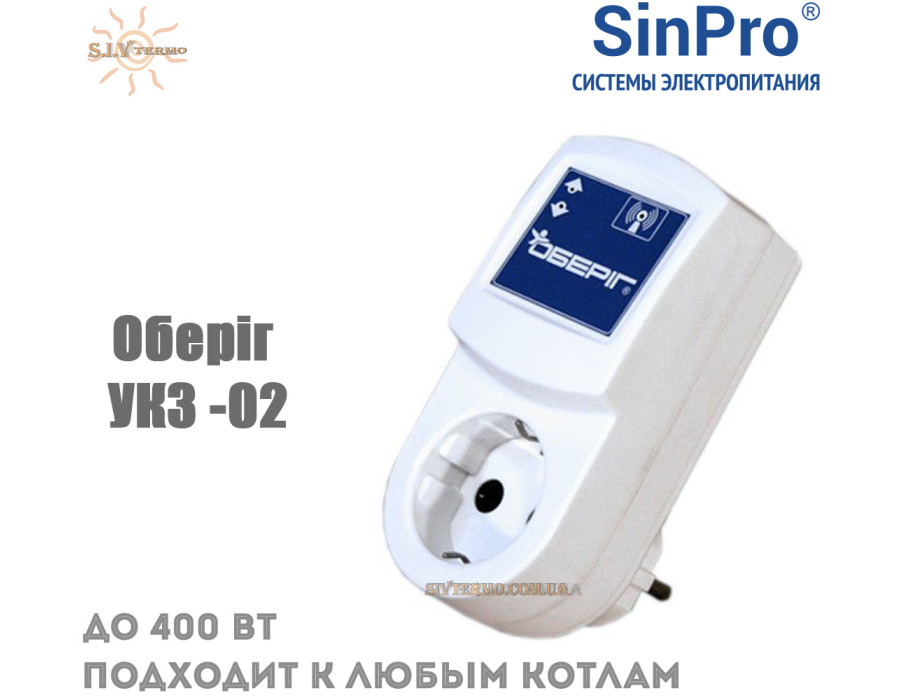

Устройство комплексной защиты (УКЗ) "Оберіг" модель УКЗ-02 -представляет собой сочетание сетевого фильтра и реле напряжения. Модель УКЗ-02 - упрощенный вариант устройства комплексной защиты для котлов отопления без сигнализатора газа.

УКЗ "Оберіг" предназначены для защиты электронной системы управления бытовых газовых котлов отопления от помех и аварийных напряжений электропитающей сети переменного тока 220В.

УКЗ - это комплекс, как минимум, из трех составляющих:

1. защита от сетевых помех - полноценный LC (индуктивно-емкостной) сетефой фильтр;
2. быстродействующая защита от сетевых импульсов - комплекс варисторов;
3. защита от аварийных напряжений в сети - реле напряжения.

Описание функционирования устройства комплексной защиты "Оберіг" УКЗ

При включении УКЗ производит контроль сетевого напряжения, если оно соответствует диапазону, то подключает нагрузку к сети с фиксированной временной задержкой 5 секунд. В случае возникновения аварийного напряжения в сети, нагрузка отключается, включается соответствующий индикатор.

Технические характеристики устройств комплексной защиты УКЗ "Оберіг"

• Номинальное напряжение сети, В  220
• Частота напряжения сети, Гц 50
• Максимальная мощность нагрузки, Вт, не более  400
• Диапазон выходного напряжения, В  187-245
• Максимальное входное напряжение, В  380
• Минимальное входное напряжение, В  100
• Время реакции на превышение входного напряжения, с 0,02
• Время реакции на понижение входного напряжения, с 0,5
• Время включения нагрузки, с 5
• Подавление электромагнитных (радиочастотных) шумов, в диапазоне 100кГц-100МГц, дБ,не менее 200
• Уровень поглощения энергии всплеска, Дж 200
• Шунтирование импульсного тока всплеска, А 6000
