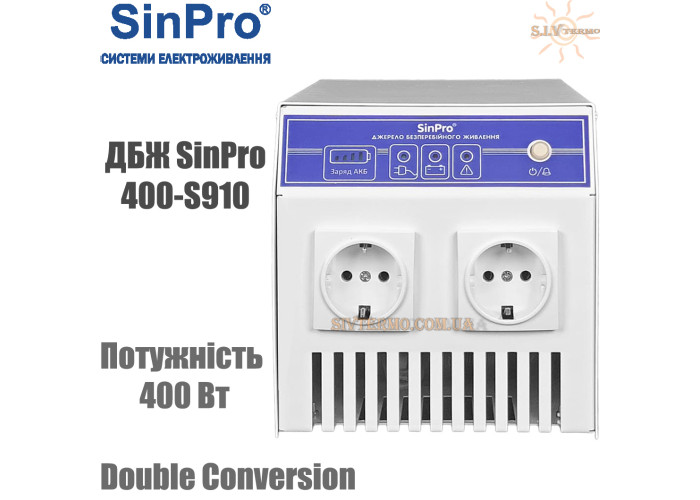

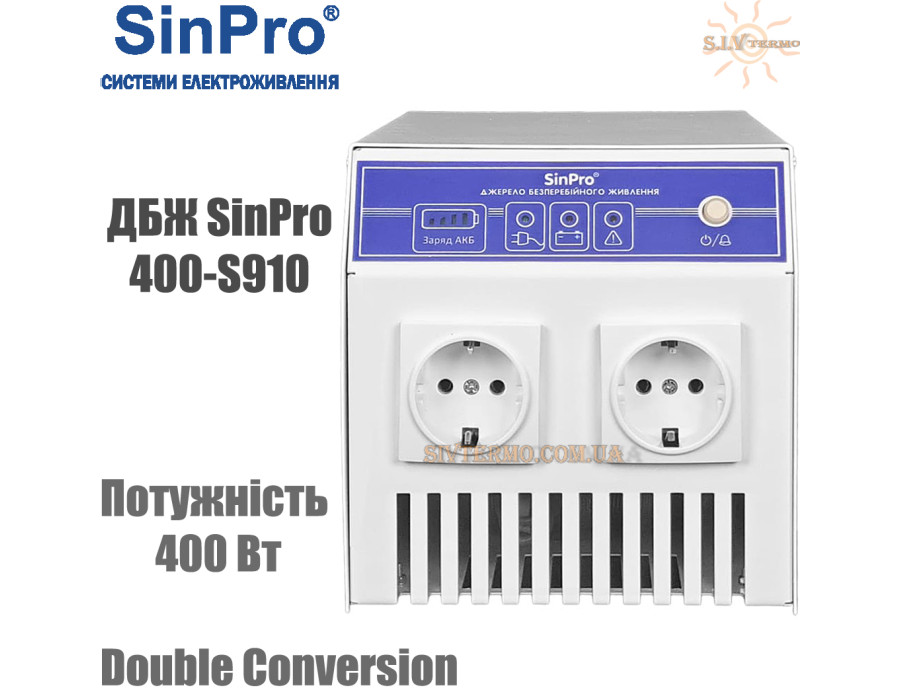

Источник бесперебойного питания SinPro® серии S910 выполнен по технологии On-Line с двойным преобразованием энергии (Double Conversion), позволяющей осуществлять наиболее полную фильтрацию сетевых помех, выбросов и провалов входного напряжения. ИБП имеет широкий диапазон допустимых входных напряжений, способный работать с сетью в большинстве случаев без разряда батарей, сохраняя их заряд и продлевая срок службы.
ИБП SinPro серии S910 является источником бесперебойного питания непрерывного действия On-Line, выходное напряжение и частота которого не зависят от формы и частоты входного напряжения. По сути, он является электронным стабилизатором напряжения (при наличии напряжения) и преобразователем DC/AC из постоянного напряжения в переменное синусоидальное напряжение 220 В при отсутствии напряжения. Переход из одного режима в другой осуществляется автоматически без временных задержек, характерных для устройств с электромеханической коммутацией «сеть/резервное питание».
Для нормальной работы многих современных отопительных котлов требуется фазовка при подключении к сети питания. В случае работы от автономного источника энергии – аккумуляторной батареи, выходное напряжение не связано с питающей электросетью и не имеет ни фазного, ни нулевого потенциалов сети. Поэтому в ИБП SinPro ® серы S910 применяется искусственная фазировка выходного напряжения. Для этого в устройстве имеется выходной трансформатор гальванической развязки, один из выводов выводов которого потенциально связывается с заземлением . Это верно описывает потенциал выходного напряжения. Выход обмотки, соединенной с заземлением, имеет нулевой потенциал, а второй выход обмотки – фазовый.
Следовательно, выходное напряжение ИБП имеет четкую фазировку и не зависит от фазировки входного напряжения сети и ее состояния.
Примечание: для корректной работы ИБП и котельного оборудования требуется наличие заземления.
Время автономной работы ИБП определяется энергией, запасенной в аккумуляторных батареях и потребляемой мощностью нагрузки.
ИБП рассчитан на работу со свинцово-кислотными батареями любого типа. Наиболее оптимальными батареями для ИБП SinPro являются пастовые AGM (гелевые) свинцово-кислотные аккумуляторные батареи.
ВНИМАНИЕ! При подключении к ИБП SinPro 400-S910 аккумуляторных батарей емкостью свыше 120 А/ч необходимо учитывать, что время полного заряда Бетара может существенно увеличиться. Для сохранения эксплуатационного ресурса рекомендуется использовать дополнительное зарядное устройство с функцией буферного заряда.
ИБП SinPro 400 серии S910 обеспечивает:
- работу в широком диапазоне входного напряжения (155...280 В) без перехода на аккумуляторную батарею;
- отсутствие провалов выходного напряжения при изменении режимов работы ИБП сети/АБ и обратно;
- стабилизацию выходного напряжения при работе от сети и аккумулятора независимо от состояния аккумулятора и мощности подключенной нагрузки;
- полную фильтрацию помех при работе от сети, включая помехи от сварочного оборудования;
- синусоидальную форму выходного напряжения;
- длительную работу от внешней АБ большой емкости;
- автоматический трёхстадийный процесс заряда аккумулятора;
- оптимальный режим заряда АБ в широком диапазоне напряжения сети (155…280 В);
- гальваническое решение вход/выход устройства;
- фиксированную «фазировку» выходного напряжения, независимую от «фазировки» входной линии и вообще ее наличия;
- индикацию состояния источника бесперебойного питания,
- индикацию состояния аккумуляторной батареи;
- защиту устройства от перегрузки и короткого замыкания;
- защиту устройства от перегрева;
- защита АБ от переразряда (автоматическое отключение)
- ИБП SinPro рассчитан на непрерывный круглосуточный режим работы в закрытых отапливаемых помещениях при следующих условиях:
- температура окружающей среды +1°C...+40°C;
- относительная влажность воздуха 40%...80% (при t=25±10°С);
- атмосферное давление 630...800 мм рт.ст.
Электротехнические характеристики:
- Наименование параметра: значение
- Максимальная длительная мощность нагрузки, ВА: 400
- Максимальная активная мощность нагрузки, Вт: 600
- Номинальное входное/выходное напряжение, В: 220
- Частота входного/выходного напряжения, Гц: 50 ± 1%
- Форма выходного напряжения: Синусоидальная, (Кг <3%)
- Диапазон входного напряжения, при питании от сети, В: 155...280
- Диапазоны входного напряжения, при работе от АБ, В: 0…150; 280...380
- Предельно допустимое входное напряжение, В: 400
- Аккумулятор: Внешняя, свинцово-кислотная, не обслуживается
- Номинальное напряжение аккумулятора. батареи, В: 24, 2 шт. × 12 В
- Номинальное напряжение на заряженной АБ, В.: 27,4±0,2 В
- Номинальный ток заряда АБ, А: 5/10
- Напряжение на АБ, при котором ИБП отключается, В: 21±0,4
- Габаритные размеры (Ш × В × Д), мм: 164 × 190 × 290 (+40)
- Масса (без АБ), кг, не больше: 9
